东莞锌合金压铸是一种利用高压将熔融锌合金注入模具，快速成型为精密金属零件的制造工艺，核心优势在于熔点低、流动性好、能做出复杂薄壁件，广泛用于汽车、电子、五金等产品的外壳与结构件。
现在跟小编来看东莞锌合金压铸完整标准工艺流程都有哪些方面？
一、前期备料工序
原料配比熔炼
主要Zamak3/5 锌合金锭投入熔锌炉，熔化温度 380～420℃；
炉内去除浮渣、杂质，防止铸件气孔、砂眼、发黑；
熔好锌液转入保温炉恒温静置，稳定温度。
模具预热与调试
压铸模具上机，升温至 150～200℃；
调试压力、射速、冷却水路，试模打出样品，确认尺寸、无缩水、气泡。
脱模剂调配喷涂
模具型腔喷水性脱模剂，方便产品脱模，同时控制铸件表面光洁度。
二、核心压铸成型工序（高压压铸）
合模：动模、定模锁紧，锁模力压紧模具防止胀模飞边。
给汤 / 进料：机械汤勺舀取定量锌液送入压射料筒。
高速压射：液压活塞高速将锌液压入封闭型腔，高压填充细小纹理、薄壁结构。
保压冷却：持续高压保压，补缩防止缩水；模具水路通水快速冷却铸件定型。

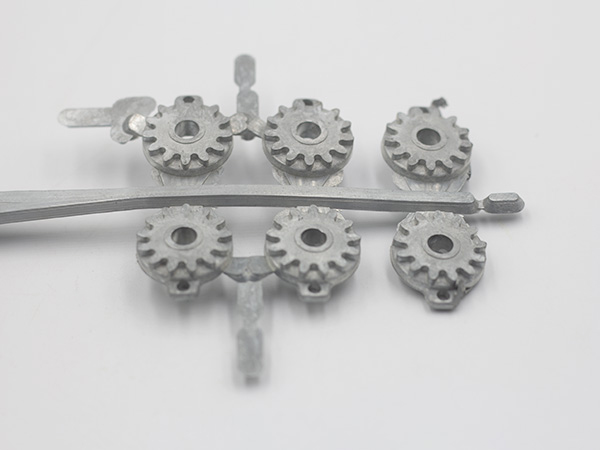

开模顶出：模具分开，顶针将铸件连带水口、料柄一同顶出。
自动取件：机械手 / 人工取出铸件，一个循环仅 3～10 秒。
三、毛坯后加工（去毛刺、整形、机加工）
震磨 / 抛丸去水口
铸件自带料柄、流道、飞边，震光机、抛丸机分离废料，去除粗毛刺；废料可回炉重熔。
修边打磨
人工打磨、CNC 铣削处理合模线尖角，精细外观件需抛光。
整形校平
锌合金易轻微变形，油压模具校正平整度，控制尺寸公差。
钻孔、攻丝、车削
有装配需求的产品加工螺丝孔、定位柱、装配卡槽。
四、表面处理（锌合金必做，防锈 + 美观，可选一种或组合）
常用工艺：
电镀
脱脂→酸洗活化→打底铜→镍层→铬 / 彩锌 / 古铜 / 黑金；
门锁、拉手、箱包扣、五金件通用，防锈提亮。
喷油 / 烤漆
打底油→色漆→面漆；哑光、彩色、橡胶手感油。
电泳
均匀薄涂层，耐腐蚀，小型电子配件常用。
铁氟龙喷涂
喷砂粗化→底漆→PTFE 面漆高温烧结；阀芯、滑块、防粘零件使用。
拉丝、抛光、封油
简易低成本装饰件，短期室内使用。
注意：锌合金不能阳极氧化，区别于铝合金。
五、终检与包装
全检 / 抽检：尺寸测量、外观（气泡、划痕、起皮）、盐雾防锈测试、拉力装配测试；
不良品分类返工或回炉；
合格品擦拭、套袋、装箱入库。
