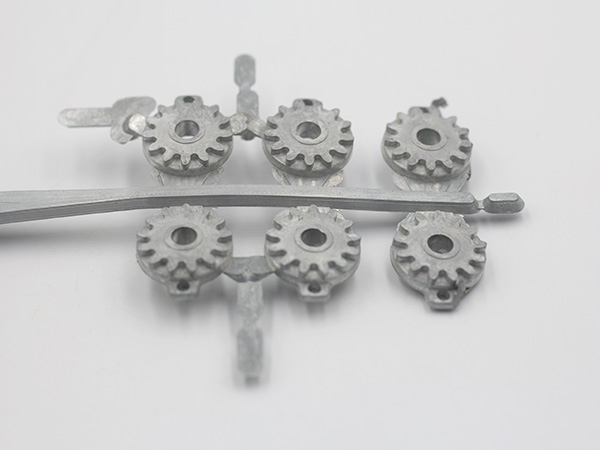

深圳锌合金压铸厂分析锌合金压铸是一种利用高压将熔融锌合金注入精密模具，快速成型为复杂金属零件的制造工艺，核心优势在于熔点低（约 385℃）、流动性好且适合大批量生产。
那么，关于压铸毛坯前期处理有哪些方面？
1、除油脱脂（压铸缝隙藏脱模油、切削油）
碱水超声波脱脂：50～60℃碱性除油剂，10～15min，洗掉压铸脱模剂、拉伸油；
纯水漂洗 2 遍→热风烘干（80℃，15min，彻底无水）；
精细小件：丙酮 / 无水乙醇全擦拭，禁止手触碰喷涂面留指纹。
2、表面粗化（锌不能重喷砂，极易打穿、变形）
优选：细砂轻喷砂：80～120 目白刚玉 / 玻璃珠，气压0.2～0.3MPa（比钢材低一半）
粗糙度：Ra25～40μm，严禁过粗打蚀基材；
薄壁小件无法喷砂：180#～240# 砂纸均匀打磨；
吹净粉尘 + 再次低温烘干除潮气。
3、可选化学钝化（提升附着力 30%+，大批量必做）
锌合金专用铬酸盐钝化（无色透明膜），3～5μm 转化膜，封闭压铸微孔、防止高温氧化起皮；
钝化→水洗→100℃烘干，再进入喷涂工序。
禁止强酸酸洗，锌合金过蚀会出现针孔、涂层起泡。
