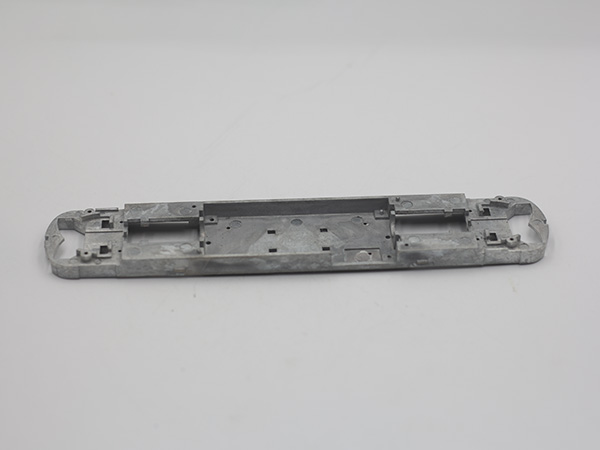

深圳锌合金压铸厂分析锌合金压铸是一种利用高压将熔融锌合金注入模具，快速成型为精密金属部件的制造工艺，凭借熔点低、流动性好、表面处理丰富等优势，广泛用于 3C 电子、汽车零部件及五金制品领域。
那么，关于锌合金压铸的优缺点有哪些呢，大家知道吗？
一、优点
1. 成型性能极佳，适合精密复杂小件
熔点低（385～420℃）、金属液流动性极强，可铸0.15mm 超薄壁厚、细小孔洞、复杂卡扣、深花纹、微型异形结构；
尺寸精度高，公差可达 ±0.025mm，表面光洁度好，压铸后少打磨甚至不用精加工；
可一体成型复杂结构，减少组装零件数量。
2. 生产效率高、模具寿命长、量产成本低
压铸循环短，单模 30～60 秒，适合大批量自动化生产；
熔炼温度低，对压铸模具热冲击小，H13 钢模具寿命可达 100 万模次，是铝合金压铸模具的 2 倍，分摊模具成本更低；
浇口、边角废料可 100% 回炉重熔，材料利用率高。
3. 表面处理兼容性强（适配铁氟龙、电镀等）
铸件表面致密，可做三价铬钝化、电镀镍 / 铬、烤漆、粉末喷涂、铁氟龙 PTFE 喷涂；
涂层附着力优于铝压铸件，适合做防腐、防粘、自润滑功能件（车用尿素阀门、无尘车间滑块）。
4. 韧性好、减震、机械加工简单
Zamak3/5 韧性优良，抗冲击、不易脆裂，自带阻尼，运动滑块、齿轮噪音更小；
攻丝、钻孔、切削加工轻松，刀具损耗低；
常温力学强度满足绝大多数中小型结构件、传动配件使用。
5. 设备投入低，能耗更少
熔炉、压铸机无需高温加热，耗电量远低于铝合金压铸，中小型加工厂门槛低。
二、缺点
1. 使用温度受限，高温易变形蠕变
长期工作温度不能超过 120℃，持续高温会出现蠕变、尺寸变形、强度大幅下降；
不能用于加热设备、高温管路周边配件。
2. 密度大，自重偏高
密度约 6.6g/cm³，是铝合金 2.5 倍左右；做大件、轻量化产品会偏重，不适合大型机架、轻量化外壳。
3. 无防护环境极易产生白锈
锌合金本身防锈能力差，潮湿、有氨水 / 水汽环境（车用尿素车间）裸露会快速长出白色腐蚀粉末；
必须做钝化、电镀、喷涂铁氟龙等防护层，增加工序成本。
4. 不适合强腐蚀工况
不耐浓强酸、浓强碱，长期浸泡强腐蚀介质会逐步腐蚀穿透；重度防腐场景不如不锈钢、带厚 PFA 涂层铝材。
5. 大件产品不经济
锌合金原料单价高于铝，且重量更大，尺寸超过 200mm 以上的大型结构件，用料成本、重量劣势明显，优先选铝合金。
6. 长期存放存在尺寸蠕变风险
Zamak5 含铜，长期静置受力会轻微变形；高精度长久稳定件优先选 Zamak7 低杂质牌号。
