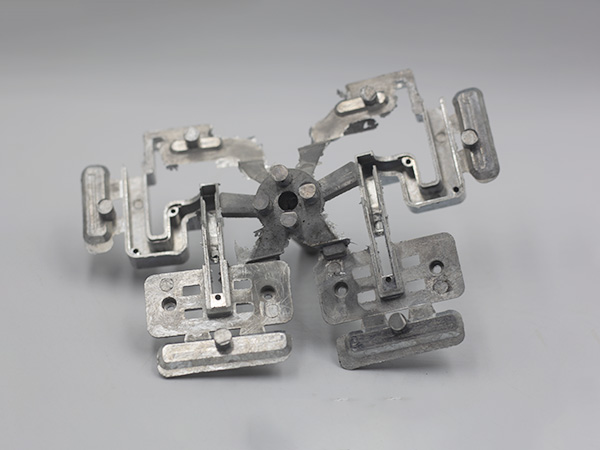

理论上做不到100%无孔，但可以控制到极低水平：
气孔成因：压铸时金属液会卷气、模具的排气不良、涂料挥发等。
缩孔成因：产品的厚薄不均会导致金属液的凝固收缩补缩不足。
控制措施：
1.优化模具设计（溢流槽、排气槽的位置）；
2.控制压射的速度和压力；
3.采用真空压铸或挤压铸造工艺，气孔率可降至0.3%以下。
对电镀的影响：
气孔会导致电镀液渗入，烘烤时汽化膨胀，引发点镀层起泡乃至脱皮——这是锌合金电镀最常见的缺陷。
解决方案：①压铸端控制气孔；②电镀前封孔处理（如钝化、电泳底漆）；③采用真空压铸件。
如果对表面质量要求极高（如高光镀铬），建议选择具备真空压铸能力的供应商，并在合同中约定气孔验收标准。
