五金压铸新闻动态-东莞市联庆五金制品有限公司

新闻动态

您的位置: 首页 -> 新闻动态

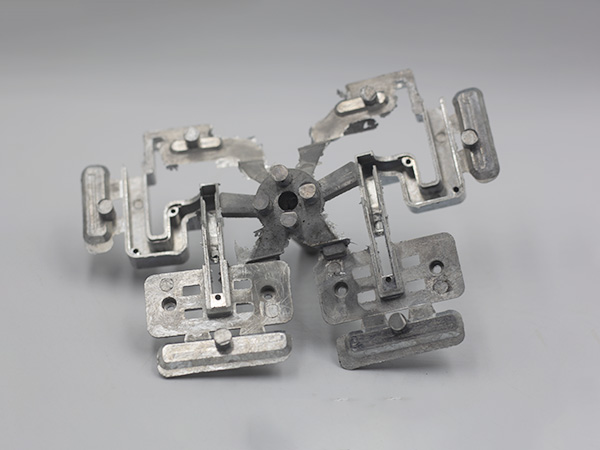

锌合金压铸是热室高压压铸工艺，将锌合金加热熔融（380~420℃），高压高速注入模具型腔快速冷却成型，适合大批量精密小型复杂零件。下面听一听东莞锌合金压铸厂分析采购锌合金压铸核心避坑要点是什么？

深圳锌合金压铸厂分析锌合金不能做铝合金那种阳极氧化，酸性氧化槽会腐蚀锌基体。锌压铸内部存在微孔气孔，是电镀起泡、涂层鼓泡较大根源；高要求件建议压铸后做真空浸渗封闭微孔，再做表面处理。

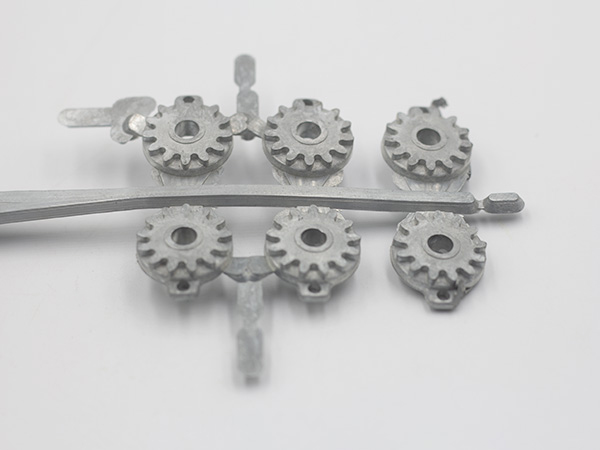

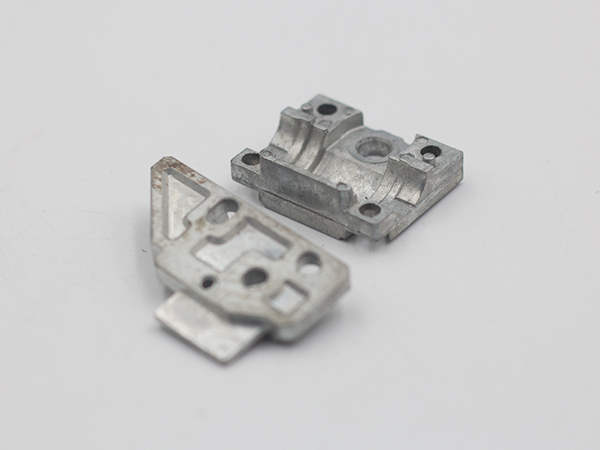

东莞锌合金压铸缺陷分为压铸成型缺陷、材质杂质缺陷、后处理（电镀）衍生缺陷。

杂质（铁、铅、锡）会累积，影响流动性和耐蚀性；建议回料比例控制在50%以内，并定期检测成分、补充新料。环保价值：再生锌能耗仅为原生锌的30%左右，每吨可减少60-80%碳排放。工厂通常会建立内部回收机制：水口料→清理分类→重熔→配新料→再生产...

振磨去毛刺时高频碰撞会导致薄壁件部分各种形状方式弯曲；电镀前化学除油时温度变化或吊挂不当会引起翘曲；解决方案：优化浇注的系统、增加去应力退火、采用柔性夹具。如果产品对尺寸稳定性要求高，建议在设计时避免厚薄急剧变化，并选择工艺成熟的供应商...

总数:460 总页数:92 当前是:第1页第一页上一页下一页最后页转到
